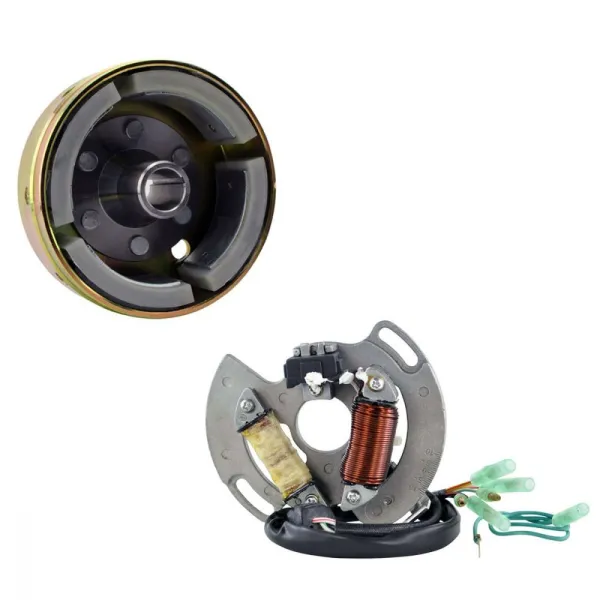

Kit Stator Rotor YFS 200 Blaster OEM 5VM-85560-00-00 2XJ-85560-M1-00

Kit Stator Rotor YFS 200 Blaster

OEM 5VM-85560-00-00 2XJ-85560-M1-00

1988 Yamaha YFS 200 Blaster
1990 Yamaha YFS 200 Blaster
1991 Yamaha YFS 200 Blaster
1992 Yamaha YFS 200 Blaster
1993 Yamaha YFS 200 Blaster
1994 Yamaha YFS 200 Blaster
1995 Yamaha YFS 200 Blaster
1996 Yamaha YFS 200 Blaster
1997 Yamaha YFS 200 Blaster
1998 Yamaha YFS 200 Blaster
1999 Yamaha YFS 200 Blaster
2000 Yamaha YFS 200 Blaster
2001 Yamaha YFS 200 Blaster
2002 Yamaha YFS 200 Blaster
2003 Yamaha YFS 200 Blaster
2004 Yamaha YFS 200 Blaster
2005 Yamaha YFS 200 Blaster
2006 Yamaha YFS 200 Blaster
Special Edition
2006 Yamaha YFS 200 Blaster Special Edition

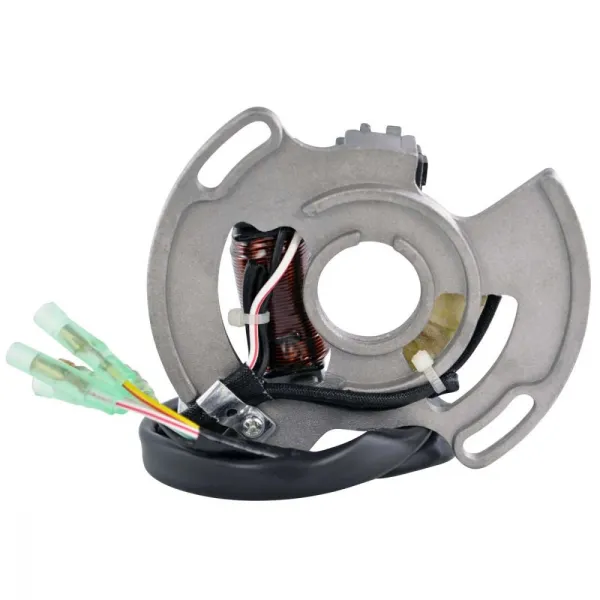

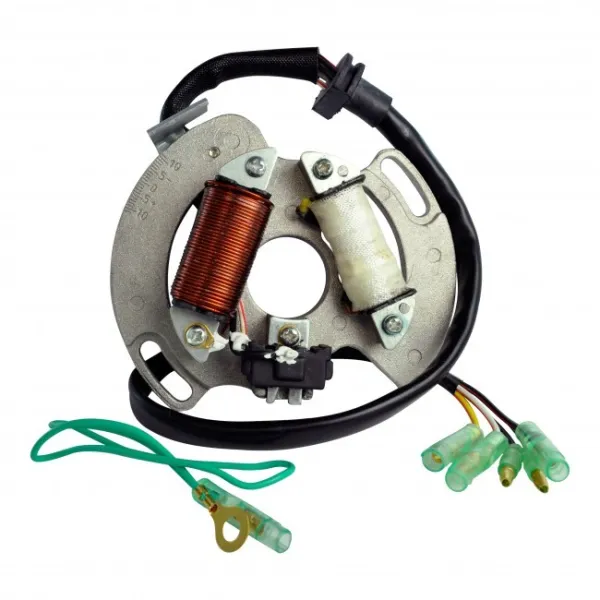

Stator
Dimensions :
Diamètre interne : 27 mm
Diamètre externe : 79 mm
Épaisseur : 13 mm
Longueur de fils entre le stator et la grommet : 80 mm
Longueur de fils entre la grommet et le connecteur : 450 mm

Autres spécifications :
Nombre de fils : 5
Nombre de connecteurs : 5
Nombre de terminaux : 5
Nombre de pôles : 2
Résistance entre les fils :
Alternateur : Jaune/Rouge à Noir = 0.6 ohms +/-20%
Le fil noir est mis à la terre
Capteur d'allumage : Blanc/Rouge à Noir = 24 ohms +/-20%
Bobine source : Noir/Rouge à Vert/Blanc = 230 ohms +/-20%

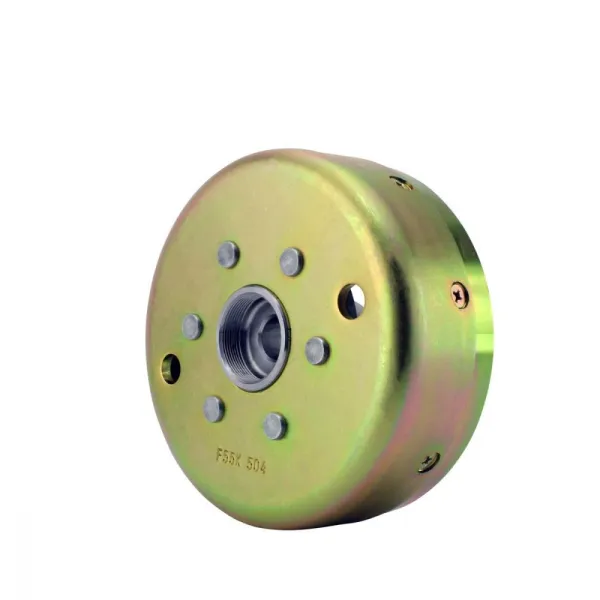

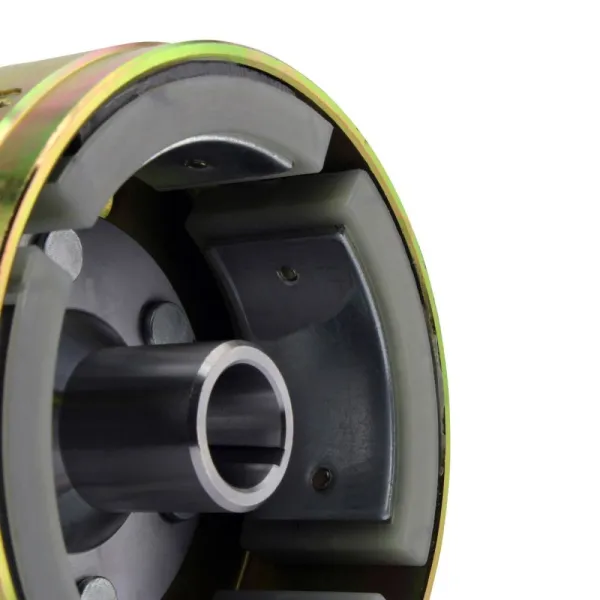

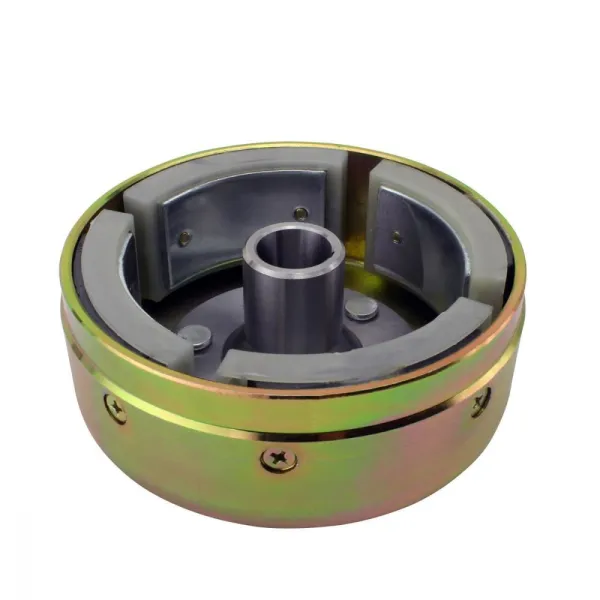

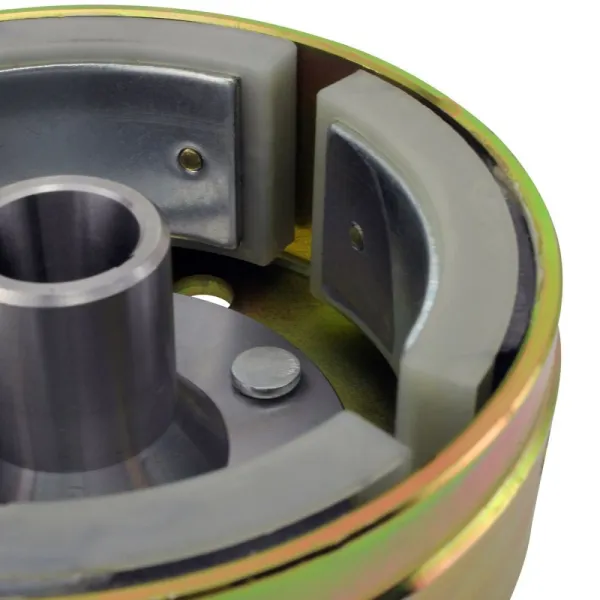

Volant Moteur Rotor pour Magneto
Dimensions :
Diamètre externe : 118 mm
Diamètre interne : 84.5 mm
Diamètre interne du trou central : 19 mm
Diamètre externe du trou central : 26 mm
Épaisseur (externe) : 45 mm
Épaisseur (interne) : 40 mm
