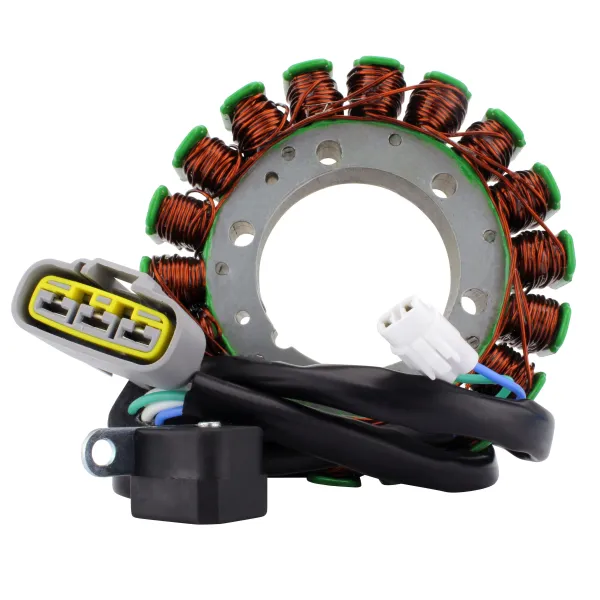

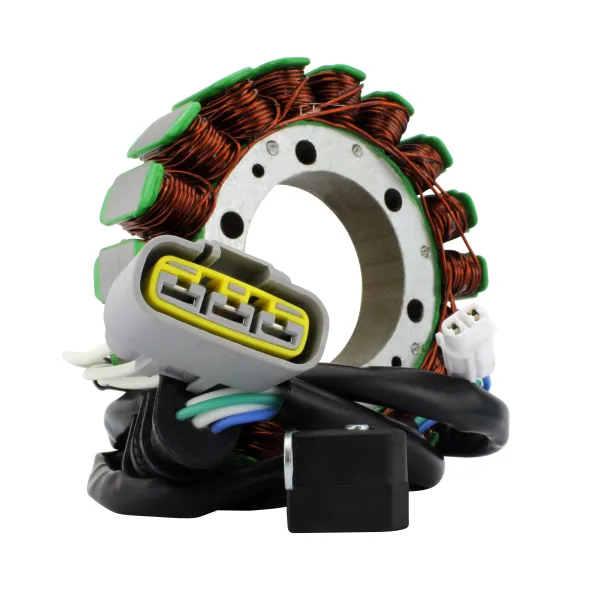

Allumage Alternateur Stator Yamaha YFM 450 Kodiak OEM BB5-81410-00-00

Stator
2018-2024 Yamaha YFM 450 Kodiak

OEM BB5-81410-00-00

Dimensions :
Diamètre interne : 54 mm
Diamètre externe : 115 mm

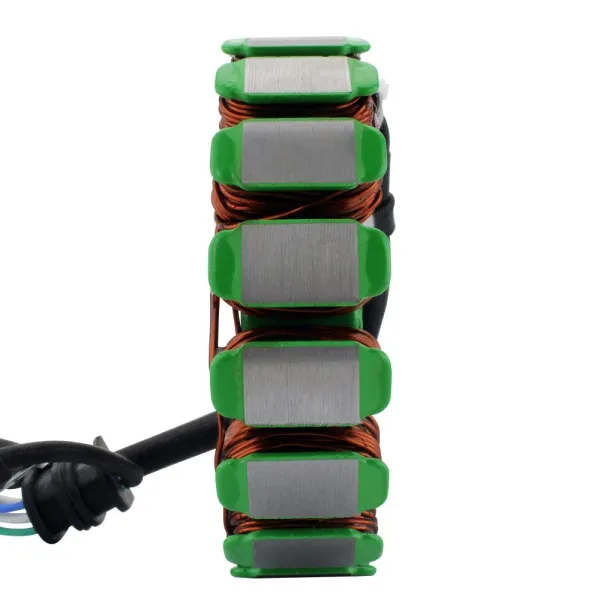

Épaisseur : 19 mm
Longueur de fils entre le stator et la grommet : 125 mm
Longueur de fils entre la grommet et le connecteur # 1 : 395 mm
Longueur de fils entre la grommet et le connecteur # 2 : 560 mm
Longueur de fils entre le capteur d'allumage et la grommet : 55 mm
Autres spécifications :
Nombre de fils : 5

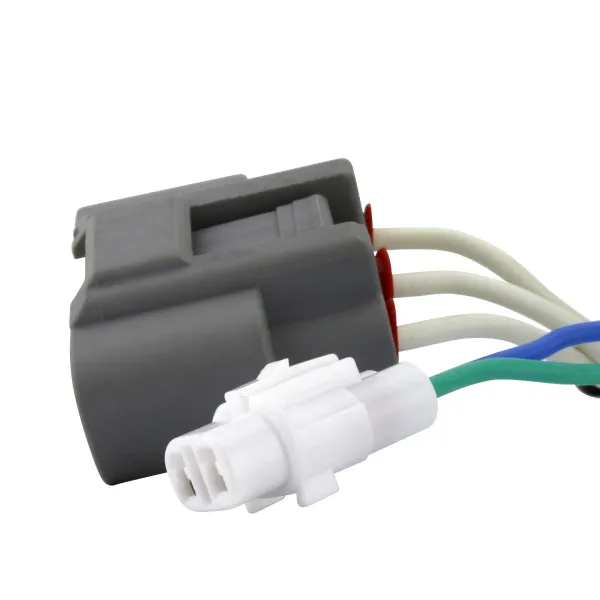

Nombre de connecteurs : 2
Nombre de terminaux : 5
Nombre de pôles : 18
Résistance entre les fils :
Alternateur : blanc à blanc = 0.5 ohms +/-20%
Bobine source : gris à noir = 507 ohms +/-20%
