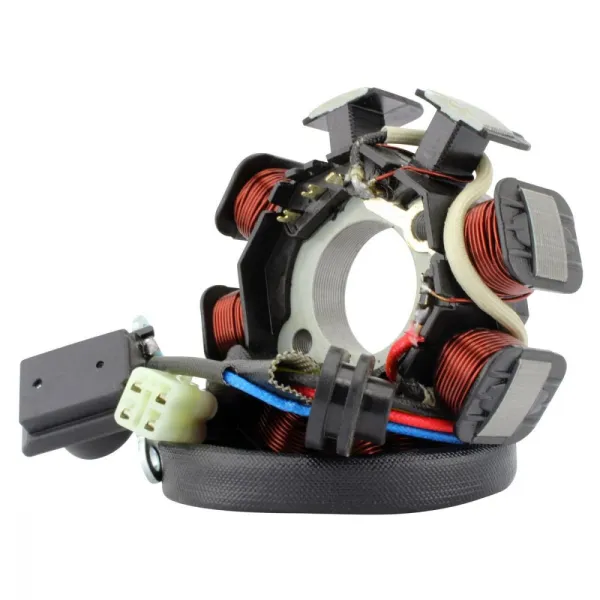

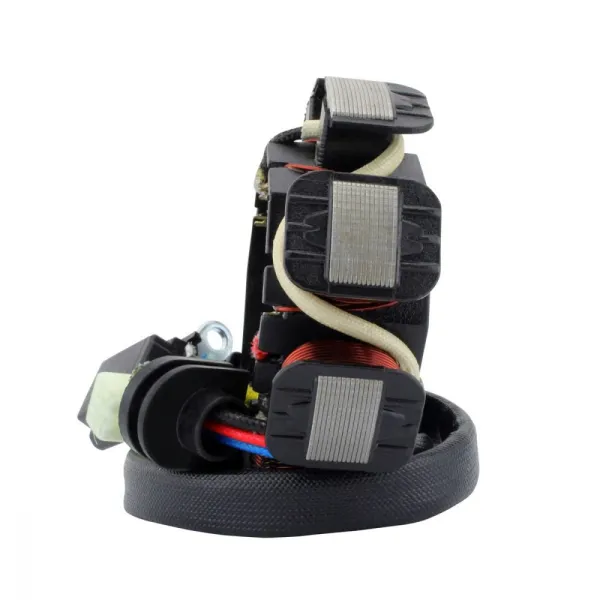

Stator Allumage Yamaha YFZ 50 OEM BW4-H1410-00-00

Stator

2017-2024 Yamaha YFZ 50

OEM BW4-H1410-00-00

Dimensions :
Diamètre interne : 29 mm
Diamètre externe : 88 mm
Épaisseur : 12 mm
Longueur de fils entre le stator et la grommet : 125 mm
Longueur de fils entre la grommet et le connecteur :360 mm
Longueur de fils entre le capteur d'allumage et la grommet : 30 mm

Autres spécifications :
Nombre de fils : 4
Nombre de connecteurs : 1
Nombre de terminaux : 4
Nombre de pôles : 8
Résistance entre les fils :
Alternateur # 1 : jaune à noir = 0.7 ohms +/-20%
Alternateur # 2 : rouge à noir = 1.0 ohms +/-20%
Alternateur # 3 : rouge à jaune = 0.6 ohms +/-20%
Capteur d'allumage : Bleu à la masse = 122.2 ohms +/-20%

Résistant à 200 °C
