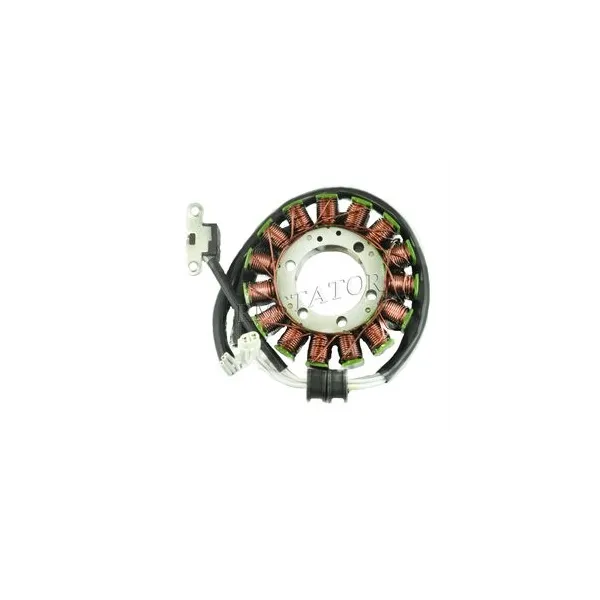

Stator Régulateur Rectifieur Yamaha 700 Rhino

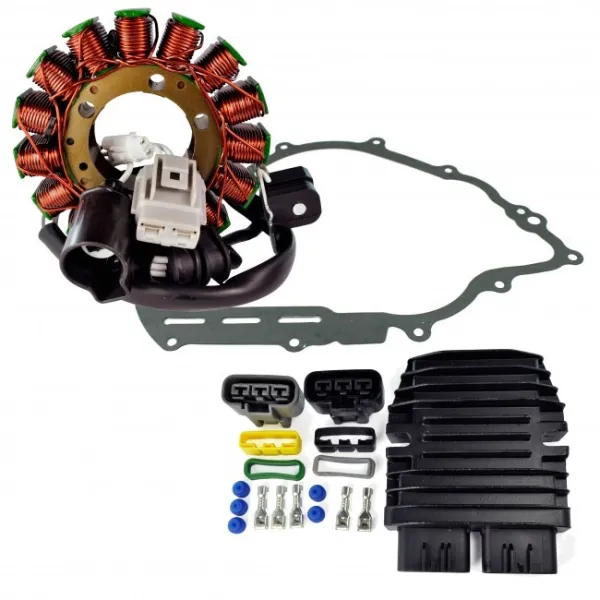

Stator - Régulateur Rectifieur - Joint Carter Allumage

2008 Yamaha YXR 700 Rhino FI
2009 Yamaha YXR 700 Rhino FI
2011 Yamaha YXR 700 Rhino FI

2008 Yamaha YXR 700 Rhino FI Special Edition
2009 Yamaha YXR 700 Rhino FI Special Edition
2012 Yamaha YXR 700 Rhino FI Special Edition

2008 Yamaha YXR 700 Rhino 4x4

2008 Yamaha YXR 700 Rhino FI Special Edition II
2009 Yamaha YXR 700 Rhino FI Special Edition II
2011 Yamaha YXR 700 Rhino
2012 Yamaha YXR 700 Rhino
2013 Yamaha YXR 700 Rhino

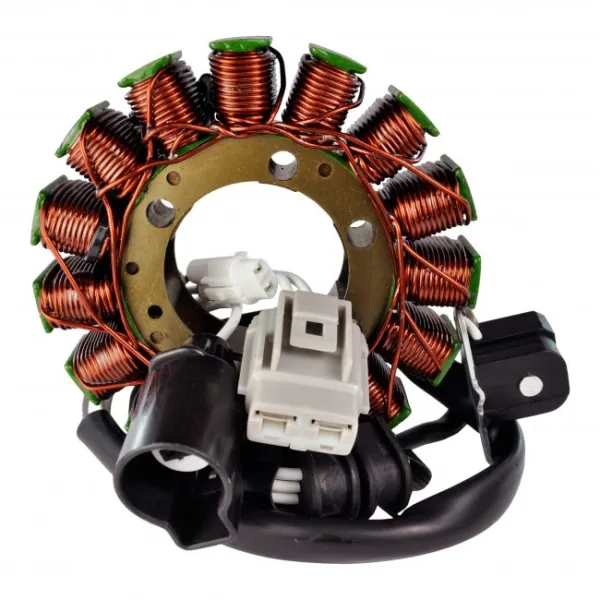

Dimensions Stator :
Diamètre interne : 41 mm
Diamètre externe : 105 mm
Épaisseur : 19 mm
Longueur de fils entre le stator et la grommet: 65 mm
Longueur de fils entre la grommet et le connecteur : 400 mm
Longueur de fils entre le capteur d'allumage et la grommet : 65 mm

Autres spécifications :
Nombre de fils : 5
Nombre de connecteurs : 3
Nombre de terminaux : 5

Résistance entre les fils :
Alternateur : Blanc à Blanc = 0.4 ohms +/-20%
Capteur d'allumage : Blanc à Gris = 500 ohms +/-20%

Dimensions Régulateur redresseur de tension Mosfet:
Largeur : 95 mm
Longueur : 110 mm
Hauteur: 30 mm
Distance entre les trous de fixation : 78 mm

Autres spécifications :
Nombre de connecteur : 2
Nombre de terminaux : 6
Voltage de charge minimum: 14.5 V +/- 0.5 V
Courant de charge maximum: 50 A / 500 W
Voltage de circuit ouvert: 15 V
Température d'opération: -20⁰ à 85⁰

OEM Stator 5B4-81410-00-00
1XD-81410-00-00

• Capteur allumage
• Joint Carter

• Stator Résistant à 200 °C

• Régulateur Mosfet

Dissipateur Thermique et Capacité de Charge améliorés

Tecnologie Mosfet : En cas d'anomalie ou de surchauffe, votre régulateur se met en "sécurité". Il se réactive lorsque la température et de nouveau normale
