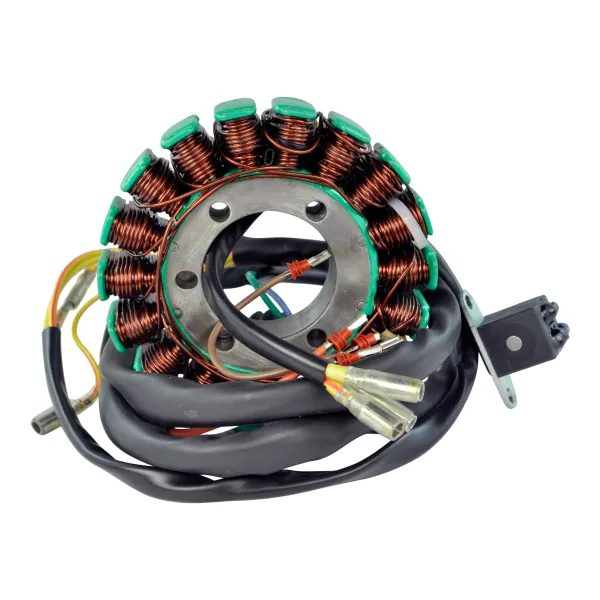

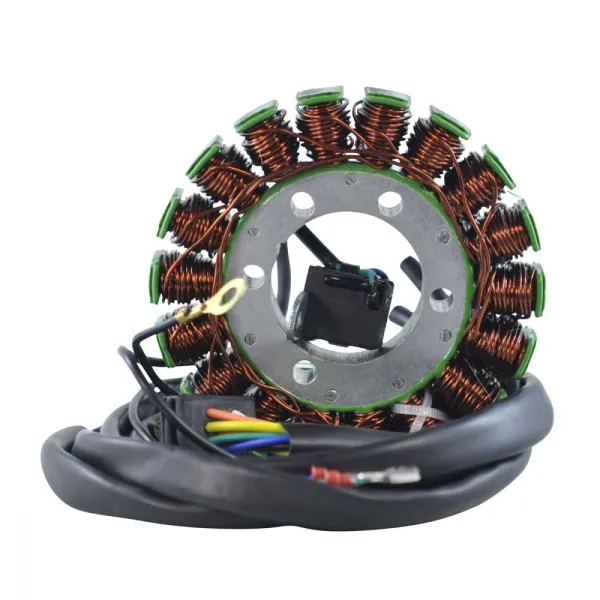

Allumage Alternateur Stator Polaris Sportsman 700

Stator
Résistant à 200 °C

2006 Polaris Sportsman 700 Carb
2005 Polaris Sportsman MV7
2005 Polaris Sportsman 700 Carb
2005 Polaris Sportsman 600
2004 Polaris Sportsman 700 Carb
2004 Polaris Sportsman 600

OEM 4010901

Dimensions :
Diamètre interne : 40 mm
Diamètre externe : 107 mm
Épaisseur : 18 mm
Longueur de fils entre le stator et la grommet : 75 mm
Longueur de fils entre la grommet et le connecteur : 900 mm & 950 mm & 1200 mm

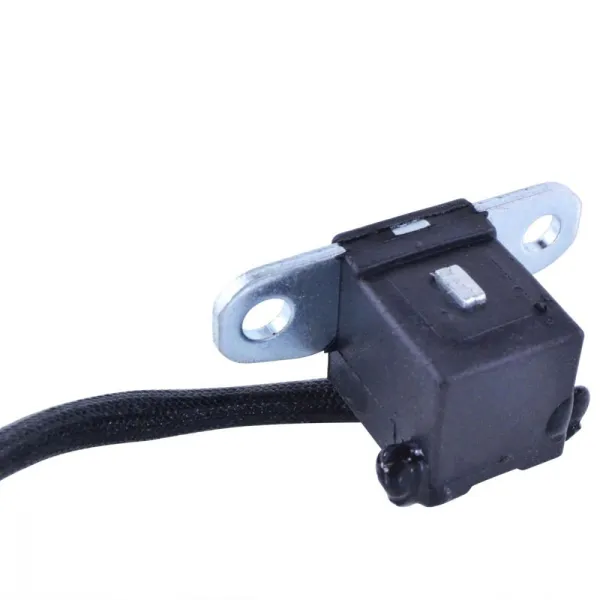

Longueur de fils entre le capteur d'allumage et la grommet : 200 mm

Autres spécifications :
Nombre de fils : 8
Nombre de connecteurs : 11
Nombre de terminaux : 11

Résistance entre les fils :
Alternateur : Jaune/Rouge à Jaune = 0.4 ohms +/-20%
Alternateur : Jaune à la masse = O.L
Capteur d'allumage : Bleu à Vert = 200 ohms +/-20%
Bobine source : Rouge à Blanc = 0.3 ohms +/-20%

• Attention : Il y a deux stators possibles pour les modèles Polaris Sportsman 600 & 700 2004-2005
