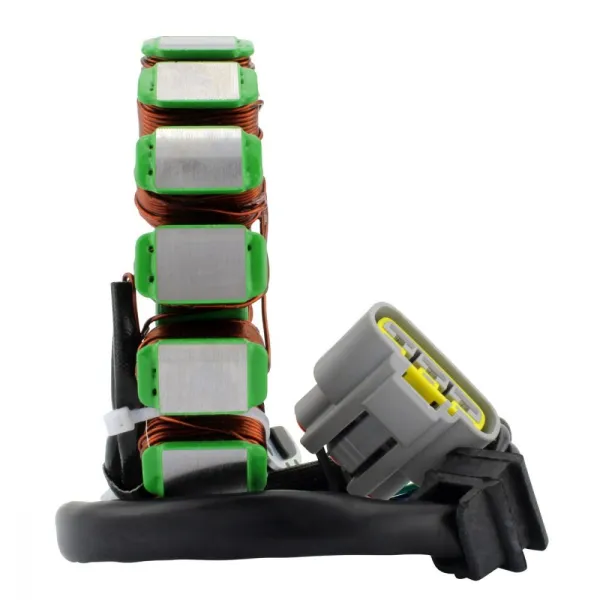

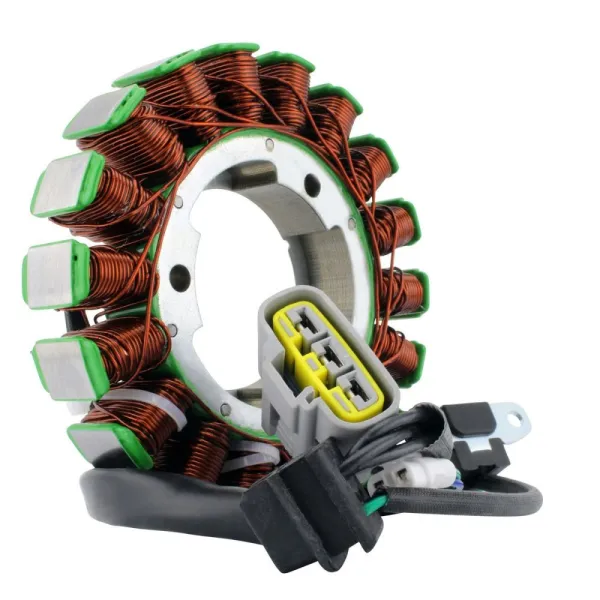

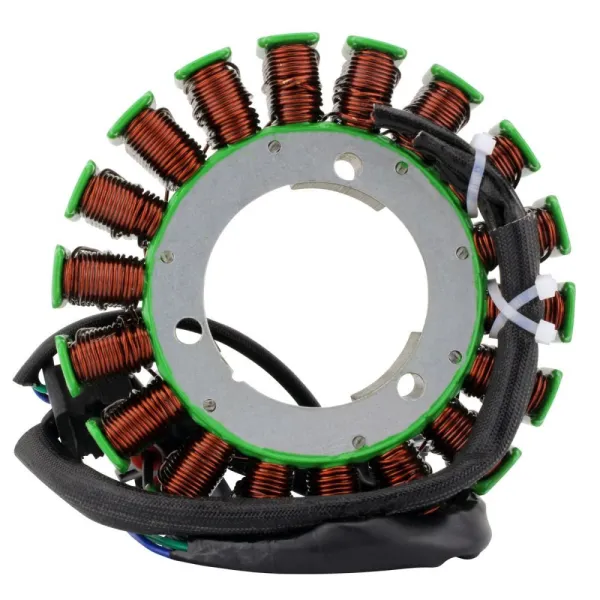

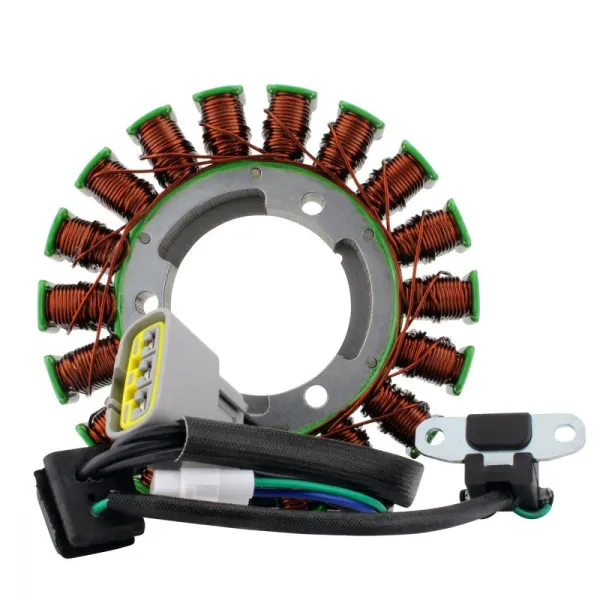

Allumage Alternateur Stator Suzuki LTA750 KingQuad AXi OEM 32101-34K00

2022 Suzuki LTA 750 KingQuad AXi
2021 Suzuki LTA 750 KingQuad AXi
2020 Suzuki LTA 750 KingQuad AXi
2019 Suzuki LTA 750 KingQuad AXi

OEM 32101-34K00

Dimensions :
Diamètre interne : 54 mm
Diamètre externe : 127 mm
Épaisseur : 19 mm
Longueur de fils entre le stator et la grommet : 195 mm
Longueur de fils entre la grommet et le connecteur #1 : 250 mm, longueur de fils entre la grommet et le connecteur #2 : 270 mm
Longueur de fils entre le capteur d'allumage et la grommet : 130 mm

Autres spécifications :
Nombre de fils : 5

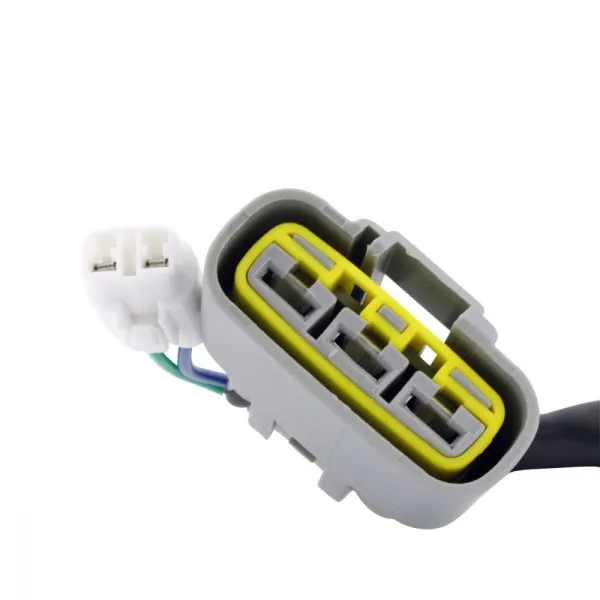

Nombre de connecteurs : 2
Nombre de terminaux : 5
Nombre de pôles : 18
Résistance entre les fils :
Alternateur : Entre chaque Noir = 0.6 ohms +/-20%
Alternateur : à la masse = O.L
Capteur d'allumage : Vert à Bleu = 196 ohms +/-20%
