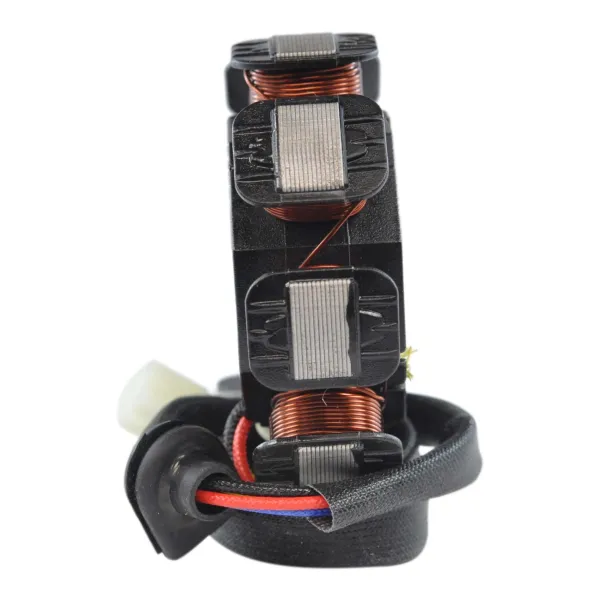

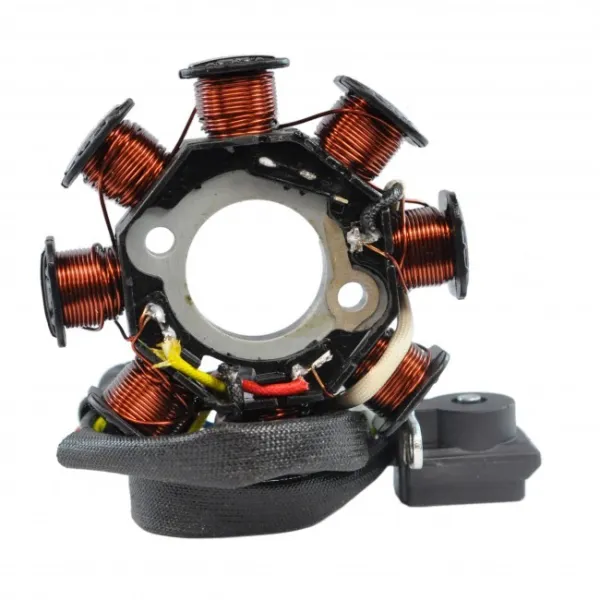

Stator Alternateur Yamaha YFM 90 Grizzly 90 Raptor OEM BD3-H1410-00-00

2019-2024 Yamaha YFM 90 Grizzly
2016-2025 Yamaha YFM 90 Raptor EFI L/C

OEM BD3-H1410-00-00

Dimensions :
Diamètre interne : 29 mm
Diamètre externe : 88 mm
Épaisseur : 12 mm
Longueur de fils entre le stator et la grommet: 150 mm
Longueur de fils entre la grommet et le connecteur : 265 mm
Longueur de fils entre le capteur d'allumage et la grommet : 75 mm

Autres spécifications :
Nombre de fils : 4
Nombre de connecteurs : 1
Nombre de terminaux : 4

Résistance entre les fils :
Alternateur : Rouge à Noir = 1 ohms +/-20%

Alternateur: Jaune à Noir = 0.8 ohms +/-20%
Capteur d'allumage : Bleu à Noir = 120 ohms +/-20%
