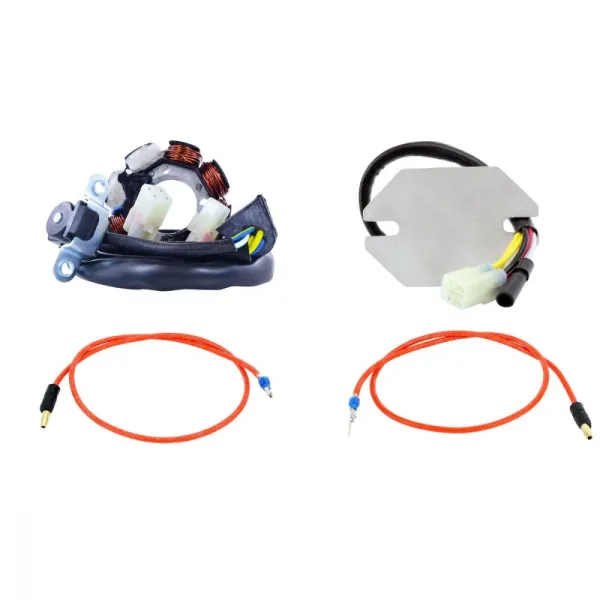

Kit 40W AC à DC Stator Allumage Régulateur Rectifieur Honda CRF250X 2004-2009 2012-2017

2017 Honda CRF 250 X
2016 Honda CRF 250 X
2015 Honda CRF 250 X
2014 Honda CRF 250 X
2013 Honda CRF 250 X
2012 Honda CRF 250 X
2009 Honda CRF 250 X
2008 Honda CRF 250 X
2007 Honda CRF 250 X
2006 Honda CRF 250 X
2005 Honda CRF 250 X
2004 Honda CRF 250 X

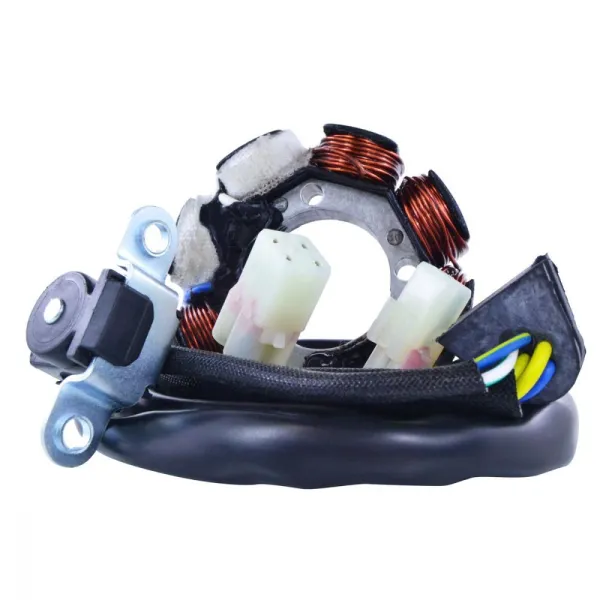

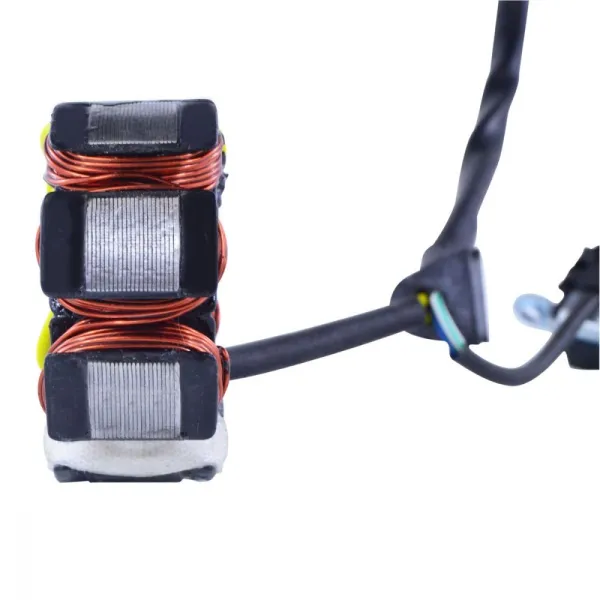

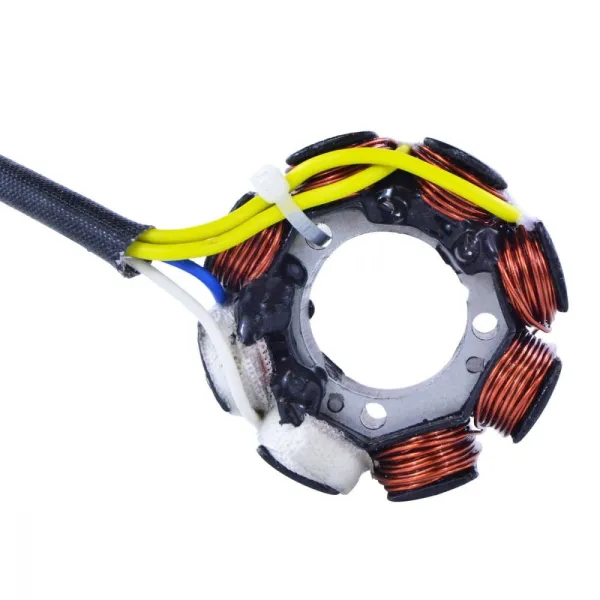

Stator

Dimensions :
Diamètre interne : 28 mm
Diamètre externe : 61 mm
Épaisseur : 14 mm
Longueur de fils entre le stator et la grommet : 100 mm
Longueur de fils entre la grommet et le connecteur : 660 mm
Longueur de fils entre le capteur d'allumage et la grommet : 65 mm

Autres spécifications :

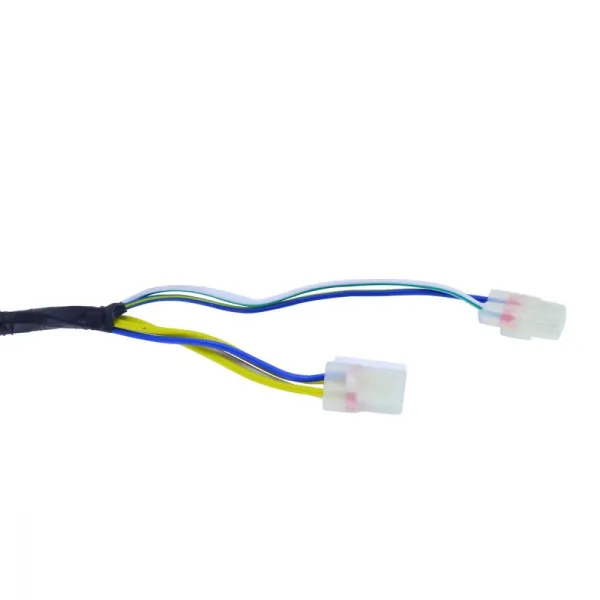

Nombre de fils : 6
Nombre de connecteurs : 2
Nombre de terminaux : 6

Résistance entre les fils :
Alternateur : Entre chaque jaune = 0.5 ohms +/-20%
Alternateur: à la masse = O.L

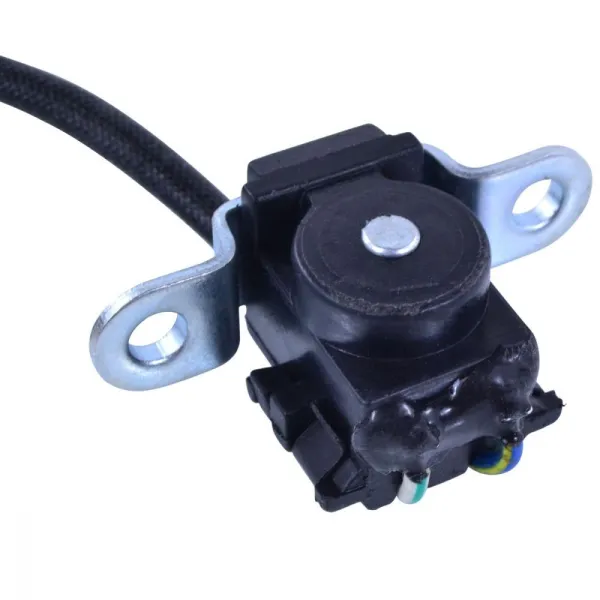

Capteur d'allumage : Bleu/jaune à Vert/blanc = 267 ohms +/-20%
Bobine source : Bleu à Blanc = 24 ohms +/-20%

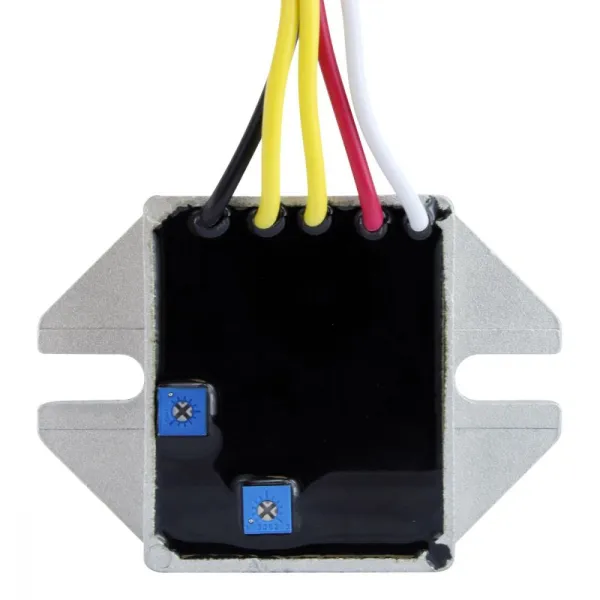

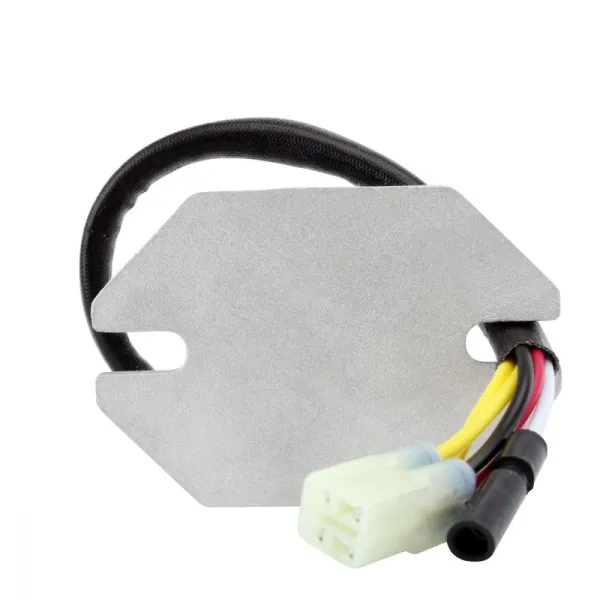

Régulateur redresseur de voltage

Dimensions :
Largeur : 44 mm
Longueur : 79 mm
Hauteur : 22 mm
Longueur des fils : 250 mm
Distance entre les trous de fixation : 62 mm

Autres spécifications :
Nombre de fils : 5
Voltage de charge minimum : 14.5 V +/- 0.5 V
Courant de charge maximum : 50 A / 500 W
Voltage de circuit ouvert : 15 V
Température d'opération : -20⁰ à 85⁰
