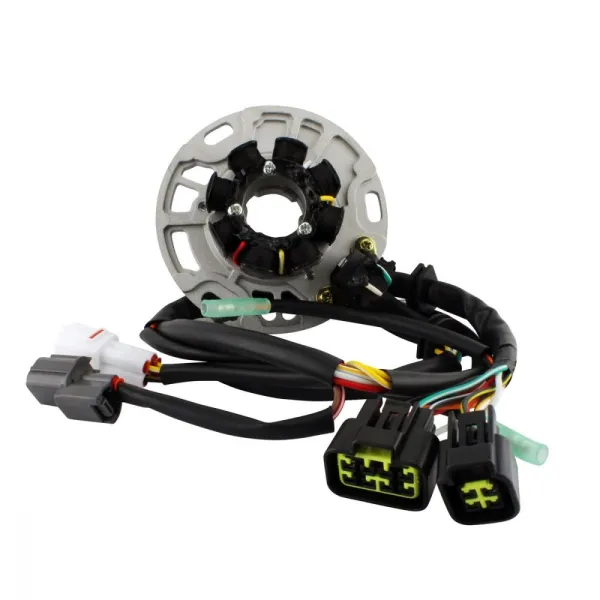

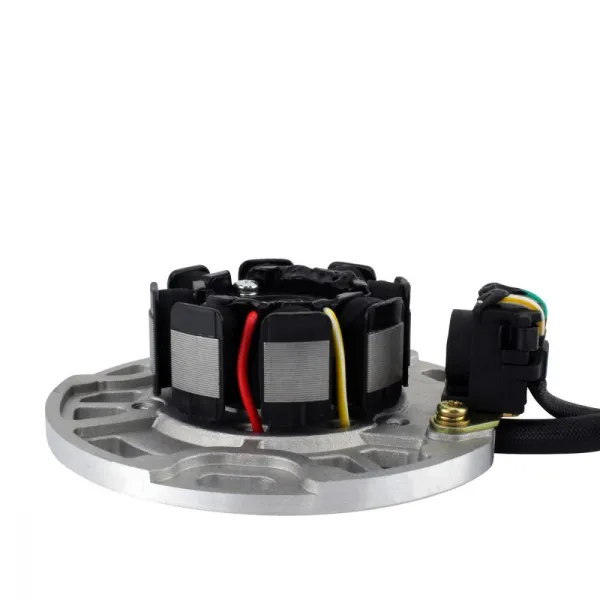

Stator Kawasaki KX125 OEM 21003-1321 21003-1379

Stator

Allumage Uniquement

KX125 (1998)

OEM 21003-1321 21003-1379

Dimensions :
Diamètre interne : 27.5 mm
Diamètre externe : 60 mm
Épaisseur : 14 mm
Longueur de fils entre le stator et la grommet : 25 mm
Longueur de fils entre la grommet et le connecteur : 840 mm
Longueur de fils entre le capteur d'allumage et la grommet : 70 mm

Autres spécifications :

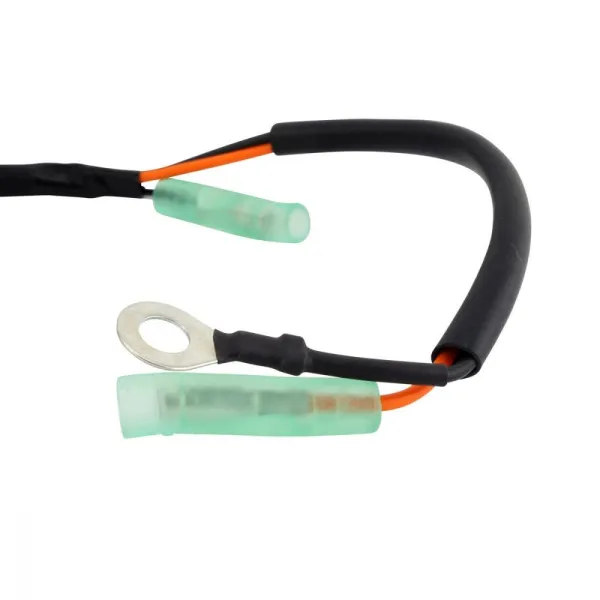

Nombre de fils : 19

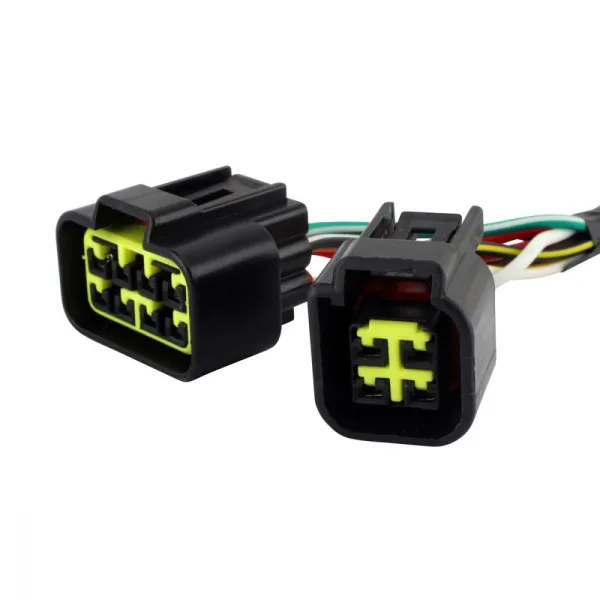

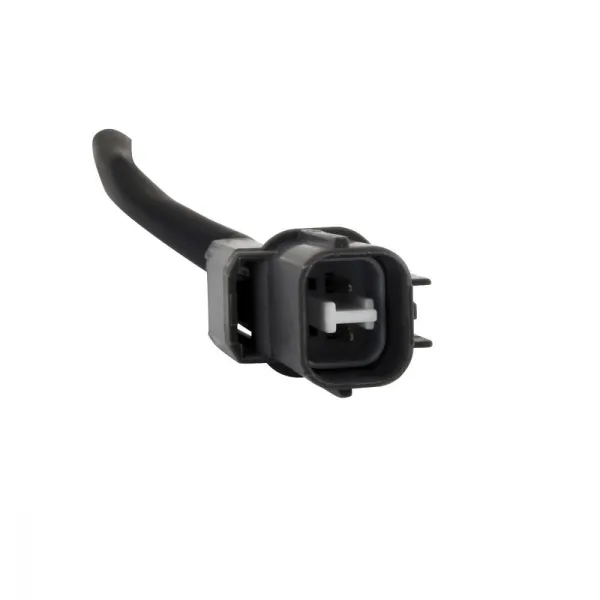

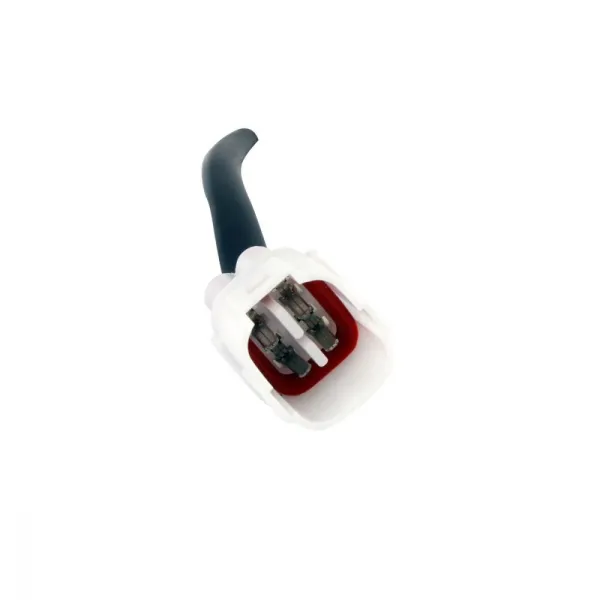

Nombre de connecteurs : 5
Nombre de terminaux : 15
Nombre de pôles : 8
Résistance entre les fils :
Alternateur : Jaune à Jaune/Blanc = 2.4 ohms +/-20%
Capteur d'allumage : Blanc/Jaune à Vert/Blanc = 245 ohms +/-20%
Bobine source : Rouge à Blanc = 11.2 ohms +/-20%
