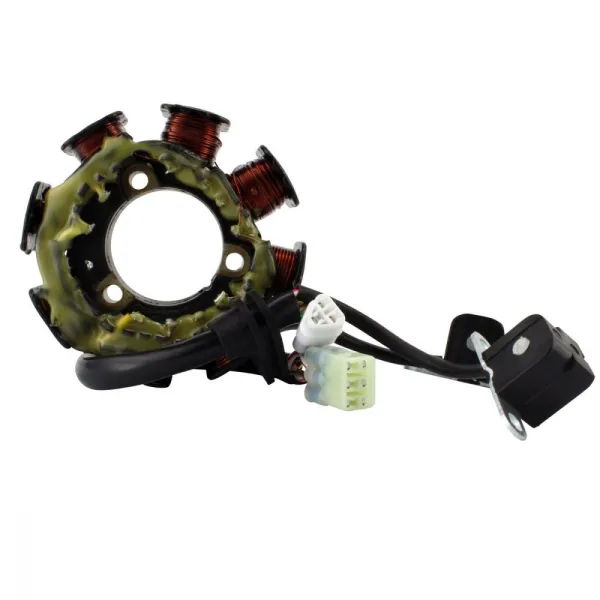

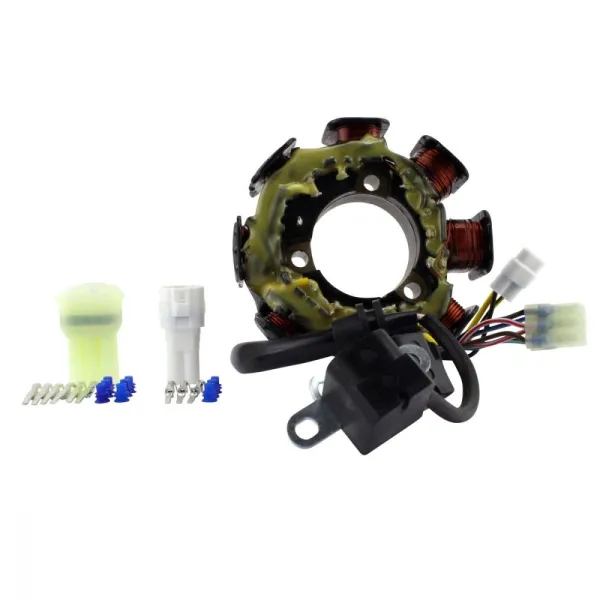

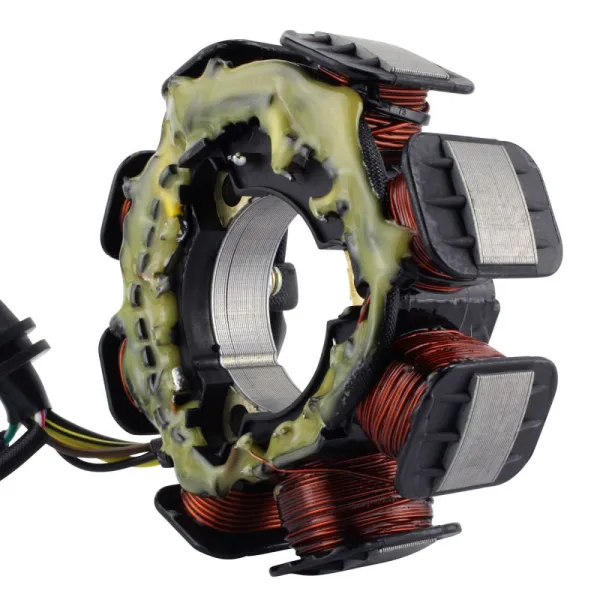

Stator Motoneige Yamaha Mountain Max 800 VMax 800 OEM 8BU-85510-00-00

1997 Yamaha V-Max 800
1997 Yamaha Mountain Max 800
1996 Yamaha V-Max 800
1996 Yamaha Mountain Max 800
1995 Yamaha V-Max 800

OEM 8BU-85510-00-00

Dimensions :
Diamètre interne : 41.5 mm
Diamètre externe : 103 mm
Épaisseur : 15 mm
Longueur de fils entre le stator et la grommet : 90 mm
Longueur de fils entre la grommet et le connecteur : 245 mm
Longueur de fils entre le capteur d'allumage et la grommet : 120 mm

Autres spécifications :
Nombre de fils : 9
Nombre de connecteurs : 2
Nombre de terminaux : 9
Nombre de pôles : 8
Résistance entre les fils :
Alternateur : Jaune à Jaune/Noir = 2 ohms +/-20%
Le fil noir est mis à la terre au noyau
Capteur d'allumage 1 : Blanc/rouge à Blanc/Vert = 500 ohms +/-20%
Capteur d'allumage 2 : Blanc/rouge à Blanc/Bleu = 500 ohms +/-20%
Bobine source : Rouge à Noir/Rouge = 2.8 ohms +/-20%

Résistant à 200°C
