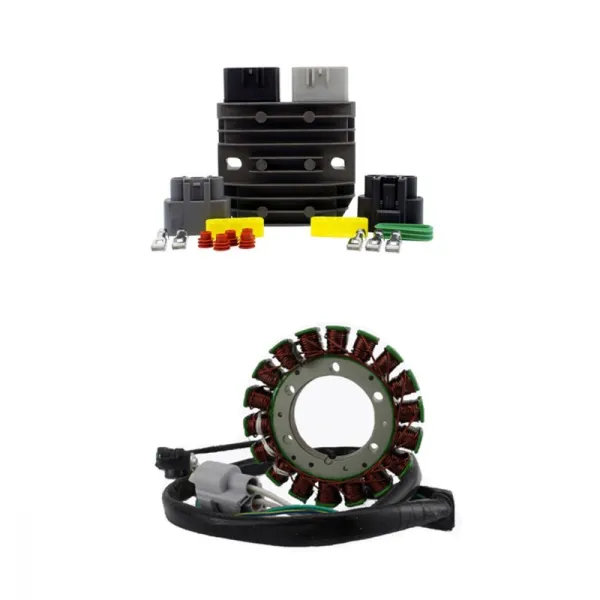

Kit de Conversion 250W Stator Régulateur AC DC Honda XR650R OEM 31120-MBN-671

2007 Honda XR 650 R

2006 Honda XR 650 R

2005 Honda XR 650 R

2004 Honda XR 650 R

2003 Honda XR 650 R

2002 Honda XR 650 R

2001 Honda XR 650 R

2000 Honda XR 650 R

Dimensions (Stator):

Diamètre interne: 54 mm

Diamètre externe: 115 mm

Épaisseur: 13 mm

Longueur de fils entre le stator et la grommet: 120 mm

Longueur de fils entre la grommet et le connecteur: 695 mm

Longueur de fils entre le capteur d'allumage et la grommet: 220 mm

Autres spécifications:

Nombre de fils: 5

Nombre de connecteurs: 2

Nombre de terminaux: 5

Nombre de pôles: 18

Résistance entre les fils:

Alternateur: Blanc à Blanc = 0.6 ohms +/-20%

Capteur d'allumage: Bleu/Jaune à Vert/Rouge = 250 ohms +/-20%

Dimensions (Régulateur):

Largeur: 84 mm

Longueur: 90 mm

Hauteur: 32 mm

Distance entre les trous de fixation: 69 mm

Autres spécifications:

Nombre de connecteurs: 2

Nombre de terminaux: 5

Tension de charge minimale: 14.5 V +/- 0.5 V

Courant de charge maximum: 50 A / 500 W

Tension de circuit ouvert: < 15 V

Température d'opération: -20° à 85°

Installation Montage
