Volant Magnétique Rotor Stator Suzuki VStrom 1000 OEM 32102-06G10 32101-06G11

2012 Suzuki VStrom 1000
2009 Suzuki VStrom 1000
2008 Suzuki VStrom 1000
2007 Suzuki VStrom 1000
2006 Suzuki VStrom 1000
2005 Suzuki VStrom 1000
2004 Suzuki VStrom 1000
2003 Suzuki VStrom 1000
2002 Suzuki VStrom 1000

OEM 32102-06G10 32101-06G11

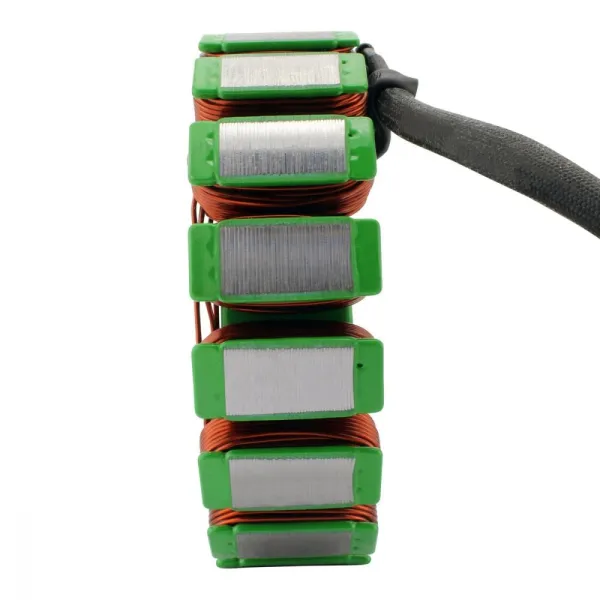

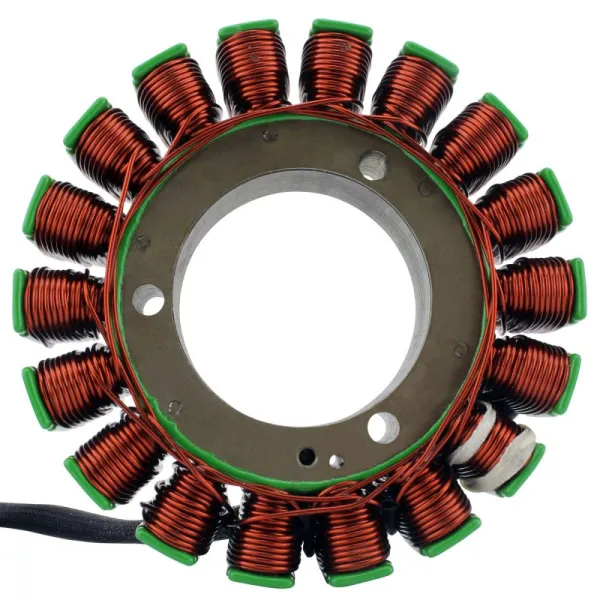

Stator

Dimensions :
Diamètre intérieur : 54 mm
Diamètre extérieur : 119 mm
Epaisseur : 25 mm
Longueur de fils entre le stator et la grommet : 160 mm
Longueur de fils entre la grommet et le connecteur : 430 mm
Longueur de fils entre le capteur d'allumage et la grommet : 150 mm

Autres spécifications :
Nombre de fils : 5
Nombre de connecteurs : 2
Nombre de terminaux : 5
Nombre de pôles : 18
Résistance entre les fils :
Alternateur : noir à noir = 0.6 ohms +/-20%
Capteur d'allumage : bleu à vert = 193 ohms +/-20%

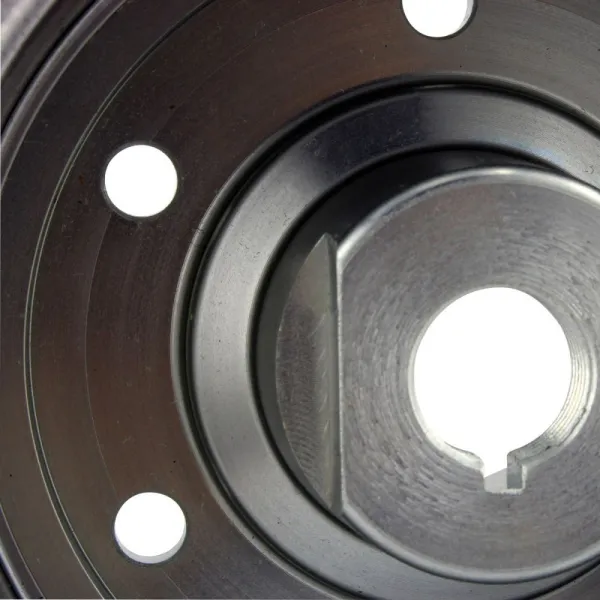

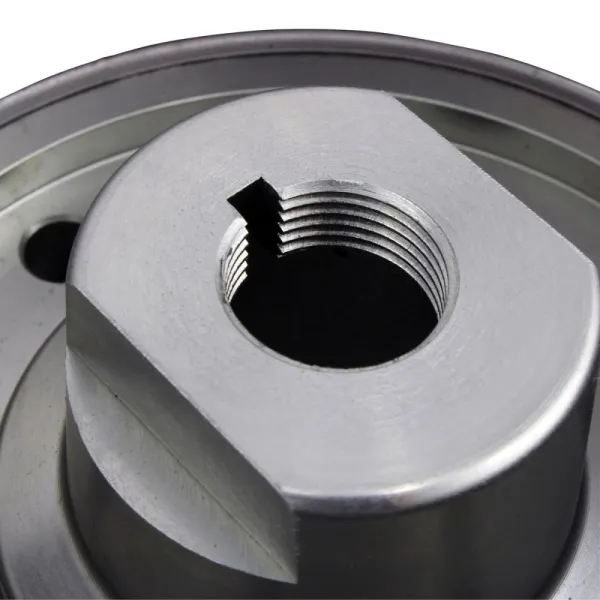

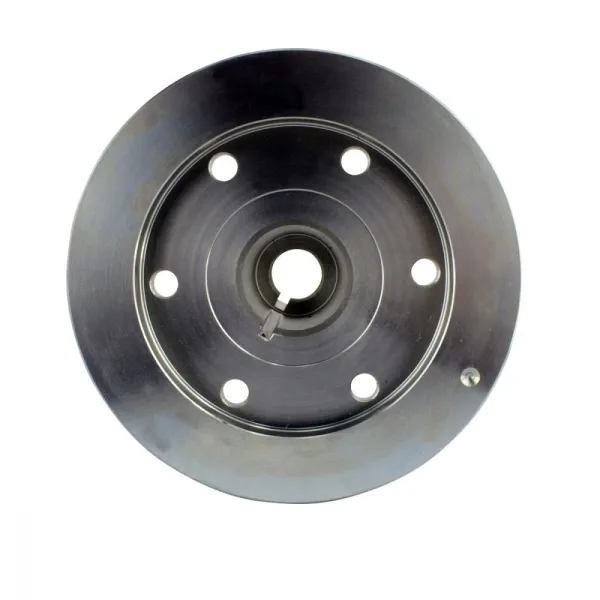

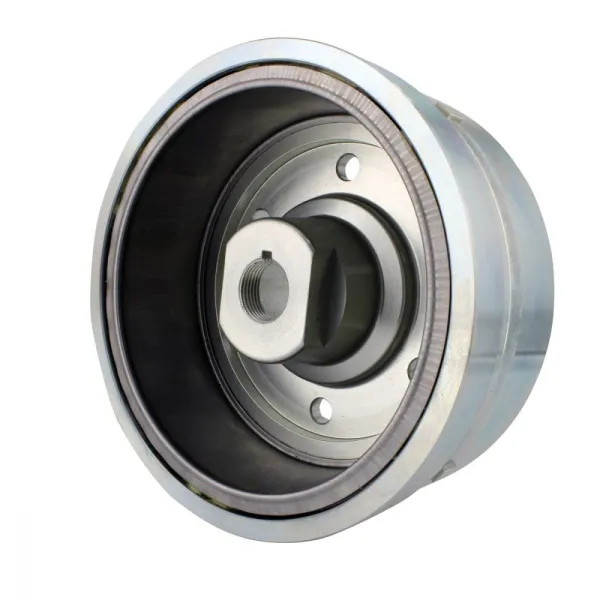

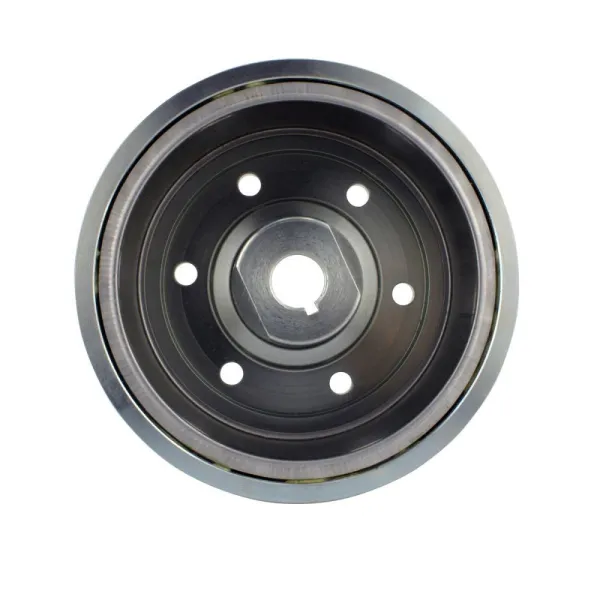

Volant

Dimensions :
Diamètre intérieur : 120 mm
Diamètre extérieur : 149 mm
Hauteur totale : 65 mm
Hauteur intérieure : 46 mm
Profondeur centrale du boîtier : 35 mm
Boîtier central le plus large : 35 mm
Épaisseur centrale du boîtier : 26 mm
