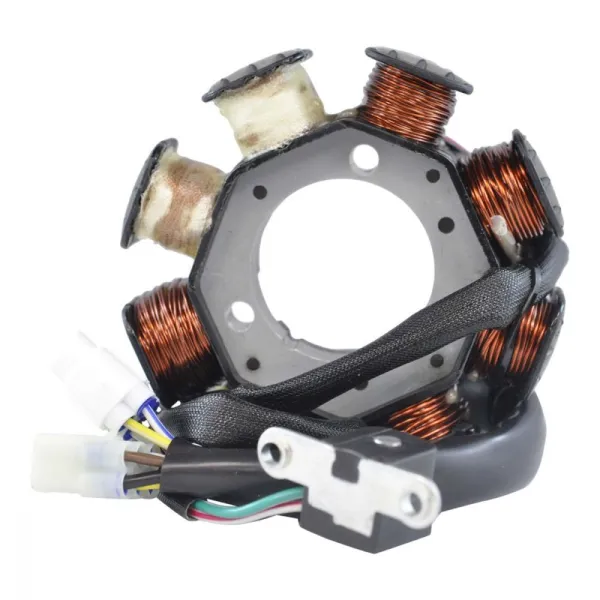

Stator Allumage Yamaha Mountain Max 600 Venture 600 OEM 8CW-85510-00-00

1999 Yamaha Mountain Max 600
1998 Yamaha Venture 600
1998 Yamaha Mountain Max 600
1997 Yamaha Venture 600
1997 Yamaha Mountain Max 600

OEM 8CW-85510-00-00

Dimensions :
Diamètre interne : 42mm
Diamètre externe : 103mm
Épaisseur : 14mm
Longeur de fils entre le stator et la grommet : 75mm
Longeur de fils entre la grommet et le connecteur : 200mm
Longeur de fils entre le capteur d'allumage et la grommet : 70mm

Autres spécifications :
Nombre de fils : 10
Nombre de connecteurs : 2
Nombre de terminaux : 10

Résistance entre les fils :
Alternateur : Jaune à Jaune/Noir = 0.4ohms +/-20%
Capteur d'allumage : Blanc/Rouge à Blanc/Vert = 210ohms +/- 20%
Source : Bleu/Rouge à Brun = 250ohms +/-20%
Autre : Blanc à Blanc/Noir = 0.2ohms +/-20%
