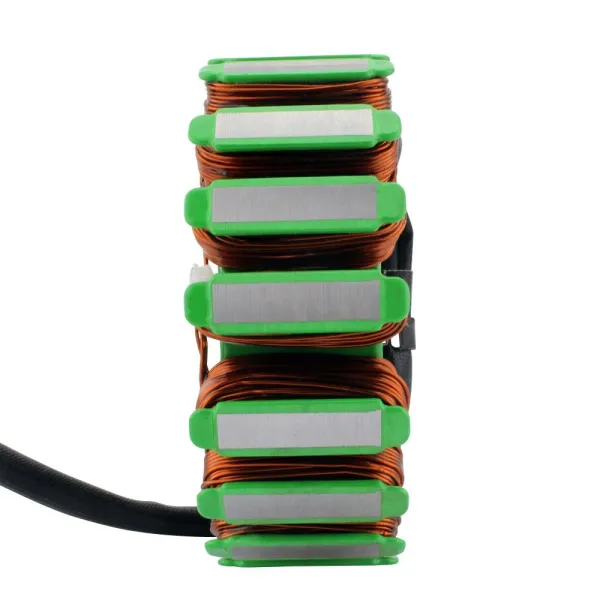

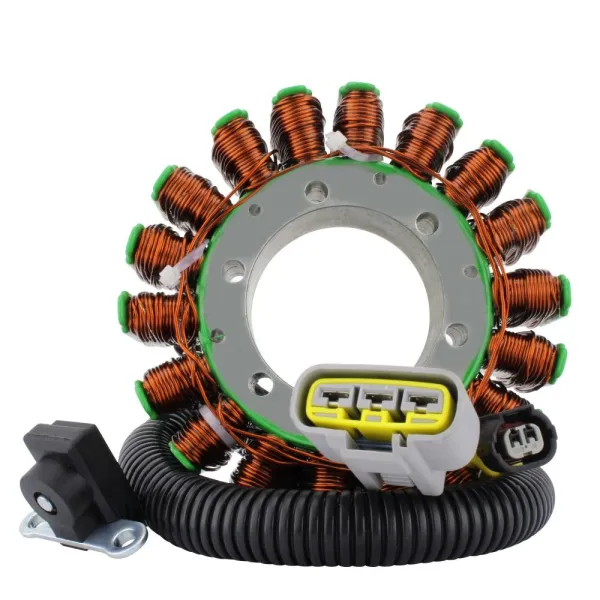

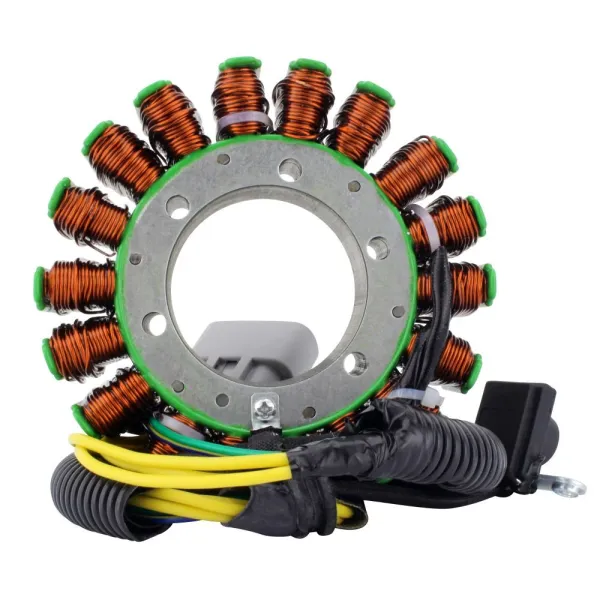

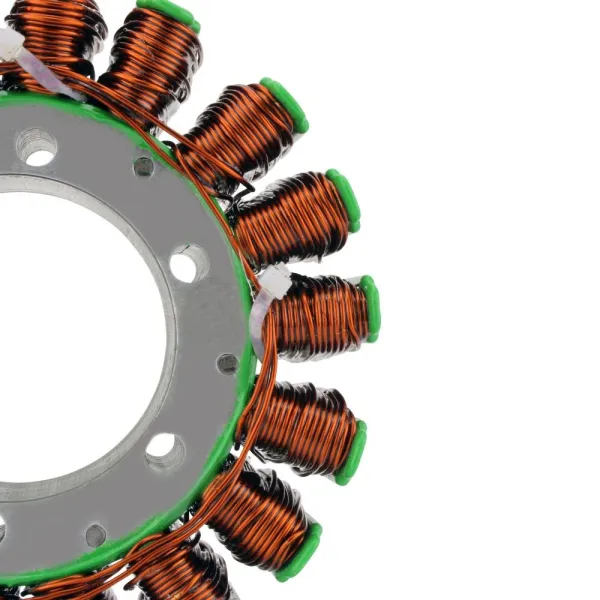

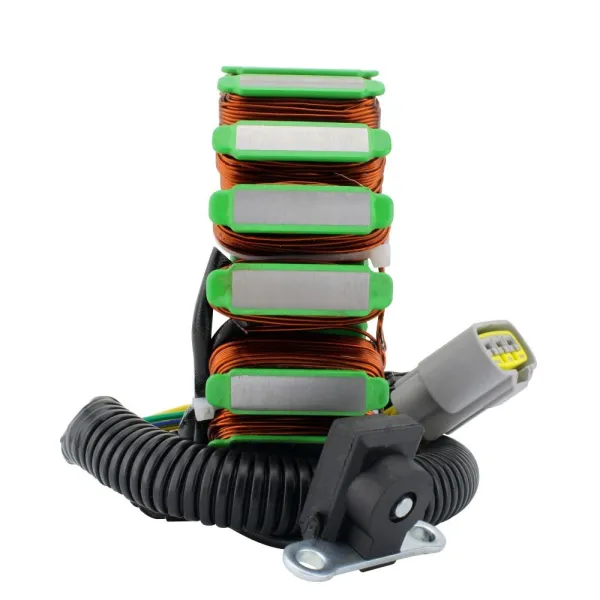

Stator Allumage Honda SXS 1000 Pioneer OEM 31120-HL4-003

Stator

2021 Honda SXS 1000 Pioneer
2020 Honda SXS 1000 Pioneer
2019 Honda SXS 1000 Pioneer
2018 Honda SXS 1000 Pioneer
2017 Honda SXS 1000 Pioneer
2016 Honda SXS 1000 Pioneer

OEM 31120-HL4-003

Dimensions :
Diamètre interne : 54 mm
Diamètre externe : 124 mm
Épaisseur : 33 mm
Longueur de fils entre le stator et la grommet : 200 mm
Longueur de fils entre la grommet et le connecteur : 430 mm
Longueur de fils entre le capteur d'allumage et la grommet : 100 mm

Autres spécifications :
Nombre de fils : 5
Nombre de connecteurs : 2
Nombre de terminaux : 5
Nombre de pôles : 18
Résistance entre les fils :
Alternateur : jaune à jaune = 0.4 ohms +/-20%
Capteur d'allumage : bleu/jaune à vert = 117 ohms +/-20%
