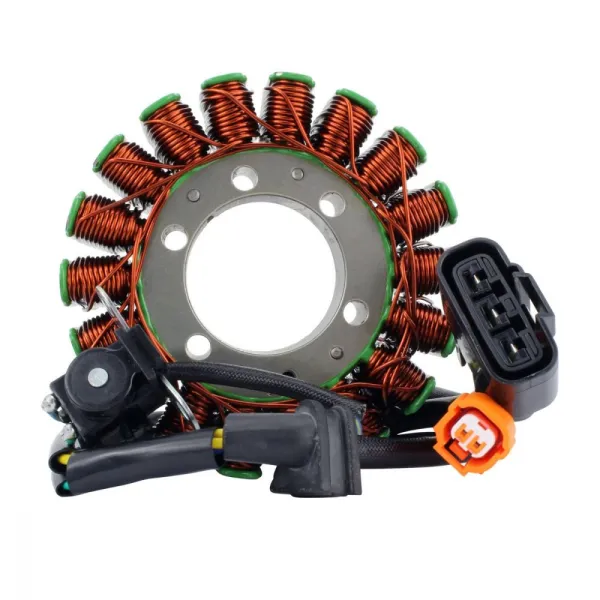

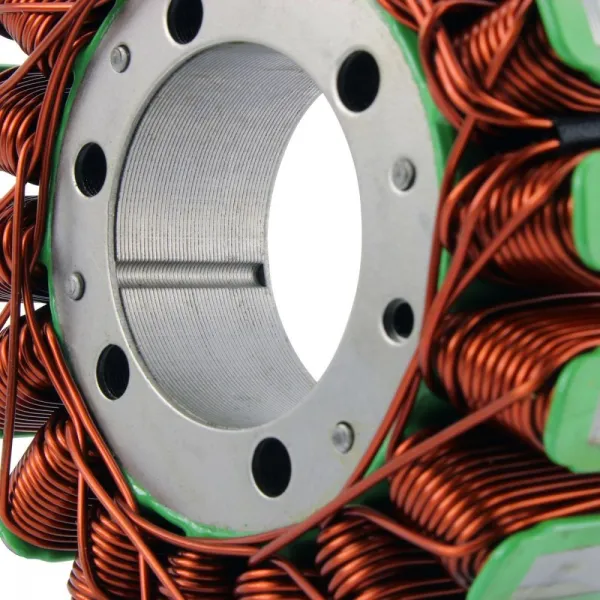

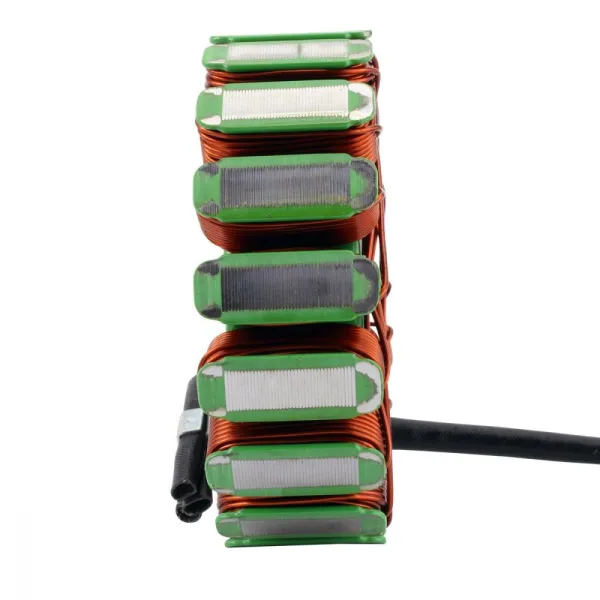

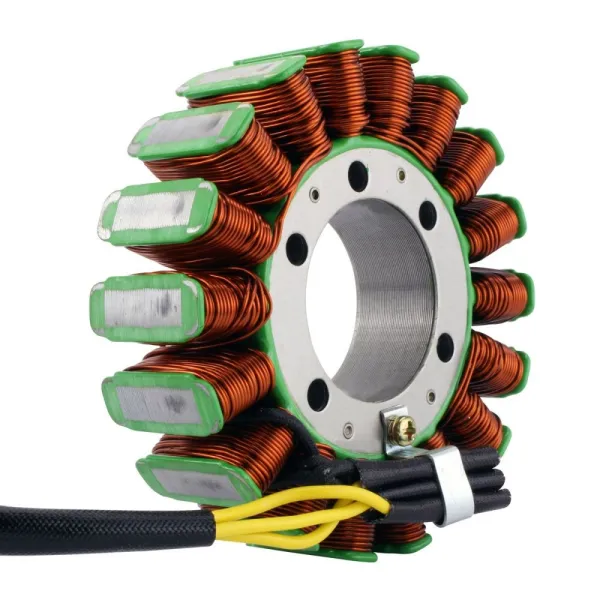

Stator Allumage Honda SXS 520 Pioneer SXS 500 Pioneer OEM 31120-HL5-A01

Stator

2021 Honda SXS 520 Pioneer
2021 Honda SXS 500 Pioneer
2020 Honda SXS 500 Pioneer
2019 Honda SXS 500 Pioneer
2018 Honda SXS 500 Pioneer
2017 Honda SXS 500 Pioneer
2016 Honda SXS 500 Pioneer
2015 Honda SXS 500 Pioneer

OEM 31120-HL5-A01

Dimensions :
Diamètre interne : 42 mm
Diamètre externe : 107 mm
Épaisseur : 26 mm
Longueur de fils entre le stator et la grommet : 105 mm
Longueur de fils entre la grommet et le connecteur : 275 mm
Longueur de fils entre le capteur d'allumage et la grommet : 75 mm

Autres spécifications :
Nombre de fils : 5
Nombre de connecteurs : 2
Nombre de terminaux : 5
Nombre de pôles : 18
Résistance entre les fils :
Alternateur : Entre chaque Jaune = 0,5 ohms +/-20%
Capteur d'allumage : Bleu/Jaune à Vert = 232 ohms +/-20%
